Triple-drum dryer

Mga Bentahe ng Produkto

Pangunahing ginagamit ang mga teleskopiko na three-drum dryer para sa pagpapatuyo ng mga butil-butil na materyales sa loob ng isang tiyak na hanay ng kahalumigmigan at laki ng butil. Kabilang dito ang dilaw na buhangin na ginagamit sa industriya ng dry-mix mortar, iba't ibang molding sands na ginagamit sa industriya ng pandayan, blast furnace slag na ginagamit sa mga materyales sa gusali at industriya ng semento, maliit na butil na luad, at maliliit na particle na materyales na ginagamit sa industriya ng kemikal na matatag sa kemikal at lumalaban sa mataas na temperatura at alikabok. Depende sa panghuling mga kinakailangan sa kahalumigmigan ng iba't ibang mga industriya, ang moisture content ng mga pinatuyong materyales ay maaaring mabawasan sa ibaba 1-0.5%.

Ang mga materyales na pumapasok sa dryer ay hindi dapat dumikit sa mga dingding ng drum o sa elevator plate. Ang temperatura ng heat exchange gas na pumapasok sa dryer ay hindi dapat lumampas sa 750°C. Kung kailangan ang pagpapatuyo ng mataas na temperatura, ang panloob na drum at lift plate sa pasukan ng dryer ay maaaring gawa sa bakal na lumalaban sa init.

Ang mga teleskopiko na three-drum dryer ay nagtatampok ng isang compact na istraktura at isang maliit na footprint, na nangangailangan lamang ng kalahati ng espasyo ng isang single-drum dryer ng parehong output. Nag-aalok din sila ng maaasahang operasyon, mababang pagkonsumo ng enerhiya, at mataas na thermal efficiency. Nag-aalok sila ng mahusay na mga resulta ng pagpapatuyo, madaling awtomatiko, at nangangailangan ng kaunting interbensyon ng operator.

Prinsipyo sa Paggawa

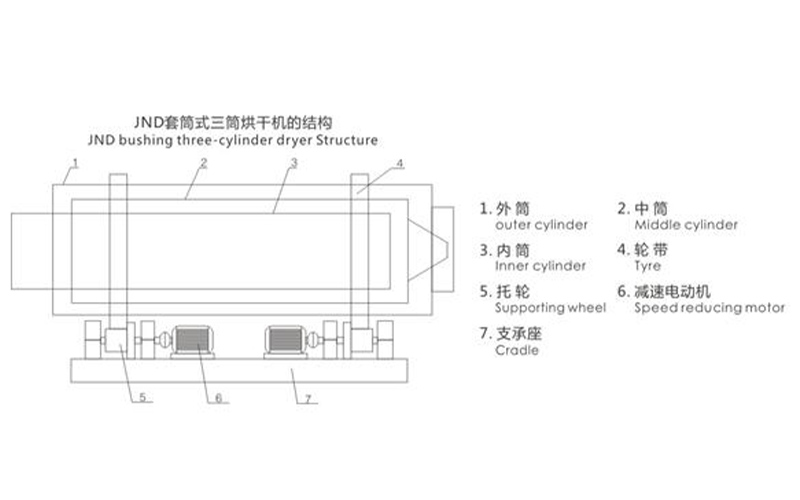

Ang proseso ng pagpapatuyo ng isang teleskopiko na three-drum dryer ay ang mga sumusunod: ang materyal na patuyuin ay ipinapasok sa panloob na drum ng dryer sa dulo ng feed. Ang materyal ay pumapasok sa inner drum sa pamamagitan ng spiral guide plate sa loob ng drum, na nilagyan ng maraming spiral lifting plates. Habang umiikot ang drum, ang materyal ay patuloy na itinataas at inililipat nang pahaba ng mga nakakataas na plato. Sa pag-abot sa kaliwang dulo ng inner drum, ang materyal ay nahuhulog sa gitnang drum sa ilalim ng sarili nitong timbang. Ang pagpasa sa guide plates, ang pag-ikot ng drum ay nagtutulak sa materyal pabalik sa gitnang drum. Ang mga nakakataas na plato sa gitnang drum ay inililipat ang materyal pakanan hanggang sa maabot nito ang kanang dulo ng gitnang drum, kung saan nahuhulog ito sa ilalim ng sarili nitong timbang sa panlabas na drum. Katulad nito, ang mga spiral lifting plate sa panlabas na drum ay nagpapalihis sa materyal at inilipat ito pakaliwa hanggang sa umabot sa kaliwang dulo ng panlabas na drum. Pagkatapos ay ibinabagsak ng mga plate na gabay ang materyal sa discharge drum. Ang tatlong concentric drums (1, 2, at 3) ng dryer body ay nilagyan ng iba't ibang numero at anggulo ng curved spiral lifting plates. Ang mga plate na gabay ay matatagpuan sa mga dulo ng bawat drum. Ang pangunahing katawan ng teleskopiko na three-drum dryer ay hinihimok ng dalawang reduction motors 6, bawat isa ay nagtutulak ng dalawang drive roller 5 sa bawat dulo, na nagiging sanhi ng belt 4 na umikot sa gitna nito. Kapag ang basang materyal ay ipinasok sa inlet ng inner drum 3 sa pamamagitan ng feeder (ang inlet pipe), mabilis itong itinutulak patungo sa spiral lifting plate ng spiral guide plate. Habang umiikot ang drum, ang materyal ay itinataas ng spiral lifting plate sa loob ng drum, patuloy na bumabagsak, nagkakalat, at gumagalaw nang pahaba patungo sa dulo ng discharge. Kasabay nito, ang mainit na hangin mula sa mainit na pugon ng sabog ay pumapasok sa panloob na drum 3, sa gitnang drum 2, at sa panlabas na drum 1, na sunud-sunod, na sumasailalim sa matinding pagpapalitan ng init sa materyal. Dahil ang metal steel plate ay nagsasagawa ng init nang mas mabilis kaysa sa materyal na pinatuyong, ang steel plate at ang lifting plate ay unang pinainit. Ang init na ito ay inililipat sa materyal sa pamamagitan ng pagpapadaloy at radiation. Ang pinainit na temperatura ng materyal ay tumataas. Kapag ang temperatura ay umabot sa isang punto kung saan sumingaw ang tubig, ang singaw ng tubig ay humihiwalay sa materyal at, kasama ng usok, ay dumadaan sa isang kolektor ng alikabok at itinatapon sa atmospera, sa gayon ay nakakamit ang nais na epekto sa pagpapatuyo.

Teknikal na Pagtutukoy
