High-dispersion eddy current powder classifier

Mga Bentahe ng Produkto

1. Gumagamit ito ng dalawang yugto ng paghihiwalay at tatlong yugto ng pagpapakalat, na nagreresulta sa mataas na katumpakan ng pag-uuri at 20-30% na mas mataas na kahusayan sa pag-uuri kaysa sa mga tradisyonal na O-SEPA na mga klasipikasyon.
2. Ang makatuwirang istraktura nito ay nagbibigay-daan para sa malawak na mga pagkakaiba-iba sa klasipikasyon ng dami ng hangin, output, at rate ng feed nang hindi naaapektuhan ang kahusayan ng pag-uuri, na nagreresulta sa mataas na matatag na pagganap ng pag-uuri.
3. Pinagsasama ng matatag na prinsipyo ng pag-uuri nito ang maramihang mga prinsipyo ng pag-uuri at gumagamit ng aerodynamic analysis upang ma-optimize ang buong field ng daloy, makabuluhang binabawasan ang resistensya ng kagamitan, nakakamit ang mataas na kahusayan sa pag-uuri, at makabuluhang bawasan ang pagkonsumo ng enerhiya. Ang rotor ng classifier ay nilagyan ng patented eddy current rectifier, na tinitiyak ang isang relatibong error na mas mababa sa 5% sa field ng airflow.
4. Ang classifier ay gumagamit ng stepless speed regulation, na nagbibigay-daan sa maginhawang fineness adjustment at maaasahang sensitivity.
5. Ang bagong disenyo ng main shaft lower bearing seal ay epektibong nag-aalis ng mga problema gaya ng pagpasok ng alikabok at pagtagas ng lubricant oil, na epektibong nagpapahaba sa buhay ng serbisyo ng classifier.

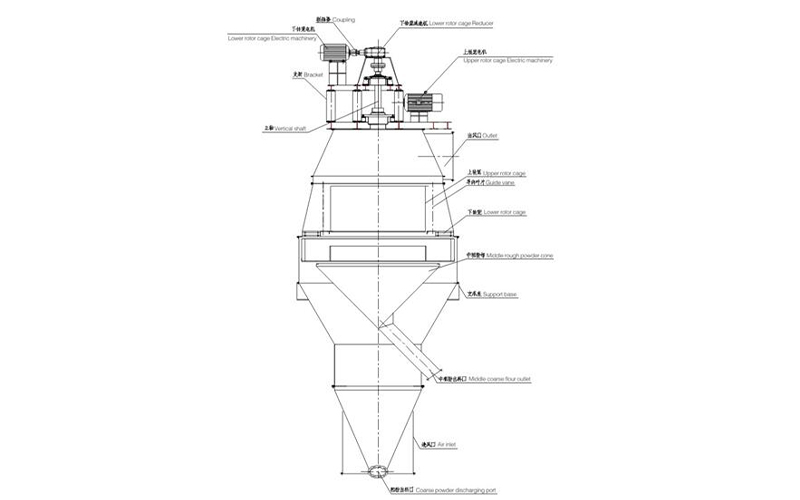

Prinsipyo sa Paggawa

Ang materyal na lumalabas sa gilingan ay pinapakain sa pamamagitan ng elevator sa pamamagitan ng dalawang side inlet. Ang isang umiikot na spreader ay pantay na namamahagi ng materyal sa tumataas na daloy ng hangin sa pagitan ng pabahay at ng spreader, kung saan ito ay sumasailalim sa paunang pag-uuri. Ang mga hindi nakakalat na agglomerates at malalaking particle ay nahuhulog sa isang kagamitan sa paglilinis. Ang pangunahin at pangalawang daloy ng hangin sa pamamagitan ng kagamitan sa paglilinis ay higit pang nililinis ang materyal sa ilalim ng spreader, na nagpapahintulot sa malalaking particle na bumaon sa coarse powder collection cone. Ang natitirang materyal, kasama ang tumataas na daloy ng hangin, ay muling pumapasok sa daloy ng hangin sa pagitan ng pabahay at ng spreader.

Ang gas na puno ng alikabok ay ginagabayan ng mga guide vane papunta sa pangunahing separation zone sa pagitan ng umiikot na hawla at ng guide vane. Ang prinsipyo ng paghihiwalay ay nakakamit ng epektibong paghihiwalay sa pamamagitan ng pagbabalanse ng sentripugal na puwersa at air resistance (Stokes force). Habang umiikot ang cage rotor, na binubuo ng mga vertical blades, ang pressure differential sa pagitan ng loob at labas ng rotor ay nagpapanatili ng isang pare-parehong halaga sa buong separation zone, tinitiyak ang stable at pare-parehong airflow at lumilikha ng pinakamainam na kondisyon para sa tumpak na paghihiwalay. Ang bawat butil ay tumatanggap ng maraming pagkakataon para sa paghihiwalay mula sa itaas hanggang sa ibaba. Sa pamamagitan ng pagsasaayos ng bilis ng rotor, ang mga particle na nakakatugon sa laki ng hiwa ay pumapasok sa rotor cavity. Pagkatapos ay dinadala sila ng daloy ng hangin sa itaas na labasan at kinokolekta sa isang filter ng bag, kung saan sila ay kasunod na dinadala sa tapos na produkto. Ang mga particle na mas malaki kaysa sa cutting size ay pumapasok sa medium-coarse powder cone sa pamamagitan ng gap sa pagitan ng rotor at ng upper flange ng medium-coarse powder cone, at ipinapadala sa coarse powder chute sa pamamagitan ng fluidization device at ibinalik sa grinding head.

Teknikal na Pagtutukoy
