Dual-rotor powder classifier

Mga Bentahe ng Produkto

Sa produksyon ng semento, ang mga sistema ng paggiling ng circular flow ay malawakang ginagamit upang mapabuti ang kahusayan ng sistema ng paggiling at bawasan ang pagkonsumo ng enerhiya ng produkto. Bilang isang mahalagang bahagi ng system na ito, ang matatag na pagganap ng classifier ay direktang nakakaapekto sa kahusayan ng system. Samakatuwid, ang pagbuo ng mga classifier ay matagal nang pinagtutuunan ng pansin ng mga institusyong pananaliksik at mga pang-industriya at pagmimina.

Ang JND series high-efficiency, anti-condensation, combined twin-rotor classifier ay isang bagong uri ng classifier na independiyenteng binuo ng mga technician sa Jiangsu Jinengda Building Materials Equipment Co., Ltd., na pinagsasama ang international classifier technology na may pinakamainam na aplikasyon ng planar eddy current theory sa cyclone-type classifiers. Ito ay napatunayang nakakamit ang kahusayan ng classifier na 85-90%, na nag-aalok ng maginhawa at nababaluktot na pagsasaayos ng fineness at matatag at maaasahang pagganap.

Kung ikukumpara sa mga tradisyunal na classifier, ang JND series high-efficiency, anti-condensation, combined twin-rotor classifier ay may mga sumusunod na natatanging bentahe:

1. Gumagamit ito ng naaalis, modular na propeller-type na scattering disc. Ito ay hindi lamang kumakalat ng materyal ngunit bumubuo rin ng isang updraft, na nagiging sanhi ng mga particle ng materyal sa disc na kumulo at nagkahiwa-hiwalay, at sa gayon ay pinahuhusay ang pag-uuri at pagpapakalat ng mga particle ng materyal.

2. Nagtatampok ito ng advanced na prinsipyo ng pag-uuri. Pinagsasama ang maramihang mga mekanismo ng paghihiwalay ng pulbos, ginagamit ng makina ang balanse sa pagitan ng magkasalungat na puwersang sentripugal at ang sentripetal na pagsipsip ng daloy ng hangin. Ang materyal ay dumadaan sa separation zone na may natatanging separation interface, na nagreresulta sa mataas na katumpakan ng pag-uuri.
3. Ang tandem lower cage rotor ay nag-aangat at nagpapakalat ng magaspang na pulbos na pinaghihiwalay sa itaas na silid ng paghihiwalay, na higit na naghihiwalay sa kwalipikadong pinong pulbos habang tinitiyak ang pare-parehong vortex airflow sa loob ng makina.
4. Nagtatampok ang pangunahing shaft ng classifier ng stepless na mataas na bilis, na nagbibigay-daan sa maginhawa, sensitibo, at maaasahang pagsasaayos ng fineness sa isang malawak na hanay ng pagsasaayos.
5. Ang muling idinisenyong separation zone ay na-optimize upang mapataas ang spatial area nito at mapabuti ang kahusayan sa paghihiwalay.
6. Ang isang low-resistance cyclone dust collector ay ginagamit, na nagreresulta sa mababang resistensya at mataas na kahusayan sa koleksyon ng alikabok.
7. Iba't ibang mga anti-condensation device, kabilang ang isang elastic sweeper, ay na-optimize sa loob ng makina para sa mahusay na anti-condensation na pagiging epektibo.
8. Ang lahat ng mga lugar na mahina ay protektado ng mga bagong multi-stage na lining, na epektibong nagpapahaba ng buhay ng pangunahing yunit.
9. Ang sistema ng pag-ikot ay gumagamit ng isang tuyong sistema ng istasyon ng langis, na matagumpay na tinutugunan ang isyu ng pagsusuot ng tindig. 10. Ang paggamit ng hyperstatic na istraktura ay nagsisiguro ng halos walang vibration na operasyon ng buong makina; ang paggamit ng dust-proof at vibration-reducing fan ay binabawasan ang vibration ng system.
10. Ang magaspang at pinong mga tubo ng pulbos ay gumagamit ng mga double interlocking air valve, na makabuluhang binabawasan ang pagtagas ng hangin at pagtagumpayan ang mataas na isyu sa pagbuo ng alikabok ng mga dating powder concentrator.

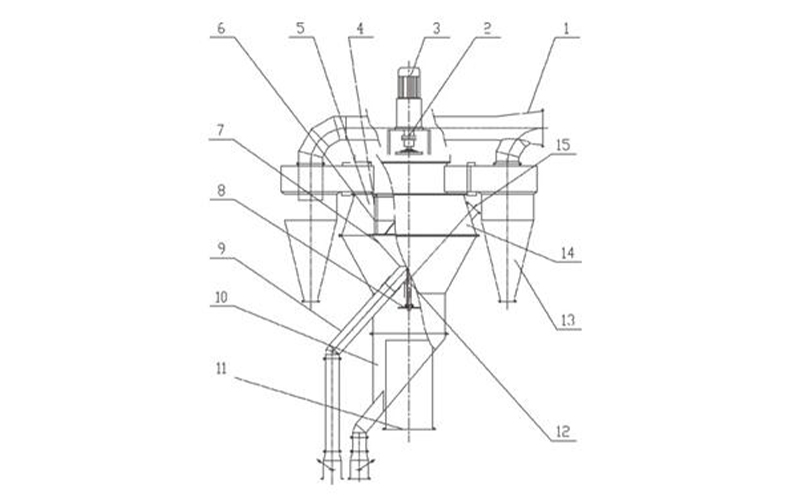

Prinsipyo sa Paggawa

1. Ang materyal ng tambutso ay pumapasok sa panloob na casing ng classifier mula sa itaas na hopper at nahuhulog sa pinagsamang propeller-type na scattering disc, na isinama sa rotor. Hinihimok ng mataas na bilis ng pag-ikot ng disc, ito ay nakakalat sa lahat ng direksyon. Sabay-sabay, ang updraft na nabuo ng mga propeller blades ay itinataas ang materyal pataas, na lumilikha ng isang punto ng kumukulo sa mga propeller blades ng disc. Ang mga mas pinong particle ay lumulutang paitaas, nagiging suspendido at nagkakalat, habang ang mga magaspang o mas mabibigat na materyales ay dispersed sa pamamagitan ng mga blades ng disc at nahuhulog sa kahabaan ng cylinder wall, na kumukumpleto sa proseso ng paghihiwalay.
2. Sa ibaba ng scattering disc ay isang lower cage rotor 10. Umiikot gamit ang main shaft, ang lower cage rotor ay lumilikha ng vortex na muling nagpapakalat sa mga magaspang at mabibigat na materyales na nahuhulog sa dingding ng silindro. Ang mga mas pinong particle ay itinataas pataas at ibinalik sa umiikot na hangin para sa karagdagang pag-uuri. Ang mga magaspang na particle ay dumaan sa isang mekanismo ng pagtulo at pinalabas mula sa panloob na kono.
3. Sa itaas ng scattering disc ay isang cage rotor 6. Sa loob ng powder selection chamber, ang airflow malapit sa ibabaw ng upper cage rotor's classifying ring at ang materyal na nakakalat sa loob nito ay umiikot sa mataas na bilis, na hinimok ng singsing. Ang high-speed vortex na ito ay bumubuo ng uniporme, matinding vortex sa paligid ng ring. Sa loob ng rehiyong ito, ang ugnayan sa pagitan ng puwersa ng sentripugal at puwersa ng pagsipsip ay nananatiling pare-pareho sa lahat ng mga lokasyon. Ang puwersang sentripugal na kumikilos sa materyal sa daloy ng hangin ay maaaring iakma sa pamamagitan ng pagsasaayos ng bilis ng pangunahing baras ng motor 2 3. Tumataas ang puwersang ito habang tumataas ang bilis. Kung ang dami ng hangin ay nananatiling pare-pareho, ang laki ng hiwa ng butil ay bumababa, na nagreresulta sa isang mas pinong produkto. Ang pagbabawas ng bilis ay nagreresulta sa isang mas magaspang na produkto.
4. Pagkatapos ng pag-uuri ng upper cage rotor, ang mga pinong particle ay dinadala kasama ng umiikot na hangin sa iba't ibang panlabas na cyclone dust collectors. Nagtatampok ang bagong idinisenyong cyclone dust collectors ng mga air guide sa air inlet, reflective screen sa inner cone, at speed reducer sa lower end, na makabuluhang binabawasan ang fluid resistance sa loob ng cyclone dust collector. Hinihimok ng mga air guide, ang umiikot na hangin ay pumapasok sa mga cyclone collector sa isang mataas na bilis. Ang bilis ng hangin ay biglang bumababa sa pinalawak na bahagi ng sungay ng snail, na nagpapabilis sa sedimentation ng mga particle at nagpapabuti din sa kahusayan sa pagkolekta ng alikabok ng cyclone dust collector.
