JSP ultrafine powder classifier

Mga Bentahe ng Produkto

(1) Ang paggamit ng JSP series ultrafine powder classifier ay lumilikha ng mga kinakailangang kondisyon para sa produksyon ng mga high-surface-weight na ultrafine powder na produkto. Ang ultrafine powder classifier ng serye ng JSP ay may mas mataas na katumpakan ng pag-uuri para sa mga ultrafine powder, at ang laki ng butil ng pulbos ay maaaring i-adjust nang basta-basta sa loob ng saklaw na 1~20μm. Ang fineness range ng non-mineral ultrafine powder preparation ay: 650m/kg~1000m/kg. Nilagyan ng high-efficiency ball mill, ang temperatura ng materyal sa panahon ng pagproseso ng materyal ay mas mababa sa 110 ℃, at ang kahusayan sa paggiling ay mas mataas.

(2) Ang kahusayan sa pag-uuri ng classifier ay umabot sa higit sa 80%. Dahil sa mataas na kahusayan sa pagpili ng pulbos, ang kapasidad ng produksyon ng sistema ng pag-uuri ay lubhang nadagdagan. Kung ikukumpara sa open-circuit grinding at sorting system, maaari nitong mapataas ang produksyon ng 25%~50%; ang pagtaas ay tumataas kasabay ng pagbaba sa pagiging pino.

(3) Nababawasan ang pagkonsumo ng kuryente. Ang unit power consumption ng system grinding ay maaaring mabawasan ng 20%~30% kumpara sa open-circuit grinding system. (4) Malinis na emisyon, mataas na antas ng pagkamagalang, simpleng daloy ng proseso. Gumagamit ang system ng high-efficiency na kagamitan sa pangongolekta ng micro-powder, at ang buong negatibong pressure na operasyon ay ginagawang mas mababa sa 10mg/㎡ ang paglabas ng alikabok (sa ilalim ng karaniwang mga kondisyon).

(5) Ang katangi-tanging idinisenyong field ng daloy ng pag-uuri at vertical classification wheel ay maaaring pag-uri-uriin ang laki ng particle ng produkto, bawasan ang friction sa pagitan ng powder at classification wheel, at lubos na pahabain ang buhay ng serbisyo ng classification wheel.

(6) Ang materyal na bahagi ng contact ay gumagamit ng ceramic o austenitic na hindi kinakalawang na asero para sa wear resistance, at ang rounded corner na disenyo ay umiiwas sa pagkonsumo ng enerhiya na dulot ng eddy currents. Ang paglaban sa likido ay nabawasan at ang pagsusuot ay lubhang nabawasan. Nakakatugon ito sa mga kinakailangan ng GMP.

Prinsipyo sa Paggawa

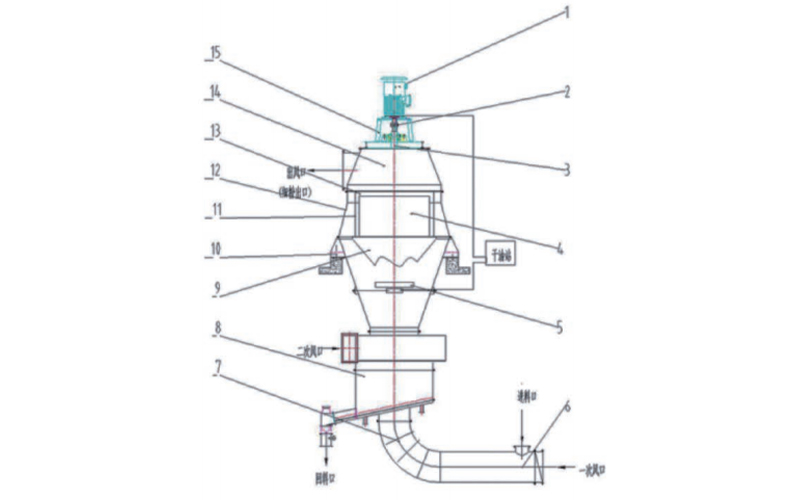

Ang pabahay ay binubuo ng mga upper at lower cone, isang sealing cover, at isang ash hopper. Nilagyan ang housing ng mga support plate, guide vane, at air seal. Ang mga pintuan ng inspeksyon ay matatagpuan sa mga gilid at tuktok ng pabahay. Ang itaas na bahagi ng housing ay sumusuporta sa bigat ng motor, reducer, at mga suporta na konektado sa pangunahing shaft ng classifier.

Ang rotating section ay binubuo ng rotor, coupling, at main shaft assembly. Ang rotor ay naka-key sa pangunahing baras, na umiikot sa pamamagitan ng paghahatid. Ang rotor ay ang core ng classifier. Ang pangunahing baras at mga bearings ay naka-mount sa isang pangunahing manggas ng baras. Ang mga bearings ay lubricated na may tuyong langis at selyadong sa isang goma skeleton oil seal.

Ang materyal sa lupa ay ipinapasok sa inlet ng classifier, kung saan ito ay dispersed ng pangunahing daloy ng hangin at dinadala sa pagitan ng mga guide vanes at rotor. Ang pag-uuri ay nangyayari sa loob ng umiikot na daloy ng hangin, pangunahing batay sa balanse sa pagitan ng puwersang sentripugal at puwersang sentripetal ng umiikot na daloy ng hangin, na nakakamit ng epektibong pag-uuri. Ang pangalawang air inlet ay nagsisilbing air inlet sa air dispersion device. Ang mga magaspang na particle ay dumadaloy pababa sa device, kung saan sila ay nakakalat at pinaghihiwalay ng pangalawang daloy ng hangin sa mga guide vanes. Ang mga hindi napiling pinong particle ay dinadala paitaas ng daloy ng hangin at muling papasok sa pangunahing separation zone. Ang karagdagang mga magaspang na particle na dumadaloy pababa ay dumaan sa hopper at higit na pinaghihiwalay ng tertiary air, na higit pang nag-aalis ng anumang mga pinong particle na nahaluan ng magaspang na pulbos. Ang piniling magaspang na pulbos ay pinalalabas sa pamamagitan ng magaspang na pulbos na labasan. Ang pinong pulbos ay pinalabas sa rotor center kasama ang hangin sa pamamagitan ng isang curved pipe at kinokolekta sa isang dust collector bilang ang tapos na produkto.

Gumagana ang makinang ito sa ilalim ng negatibong presyon, at ang hangin sa paghihiwalay ay maaaring hangin na puno ng alikabok, hangin sa labas, o pinaghalong dalawa. Ang pangunahin at pangalawang gas ay pumapasok sa classifier mula sa kani-kanilang air inlets, bumubuo ng mga vortices sa pamamagitan ng fixed guide blades sa isang tiyak na anggulo at ang grating ng rotor, at ang tertiary air ay hinihipan sa classifier mula sa ibabang bahagi ng air flow dispersion device.

Teknikal na Pagtutukoy
